光伏砂生产线整厂设备与解决方案

光伏砂生产线整厂设备与解决方案

系统概述

本光伏砂生产线整厂系统解决方案，专为满足光伏玻璃行业对低铁石英砂的严苛标准而设计。系统集成了破碎筛分、磨矿分级、脱泥除杂、多级磁选及深度酸洗提纯等完整工艺流程，通过精密的设备配置和自动化控制系统，确保最终产品在铁含量、粒度分布、化学纯度等关键指标上完全符合光伏玻璃制造要求。整线设计兼顾生产效率与环保标准，为光伏玻璃行业提供稳定可靠的高品质原料保障。

整厂工艺流程详解

原料破碎筛分工段

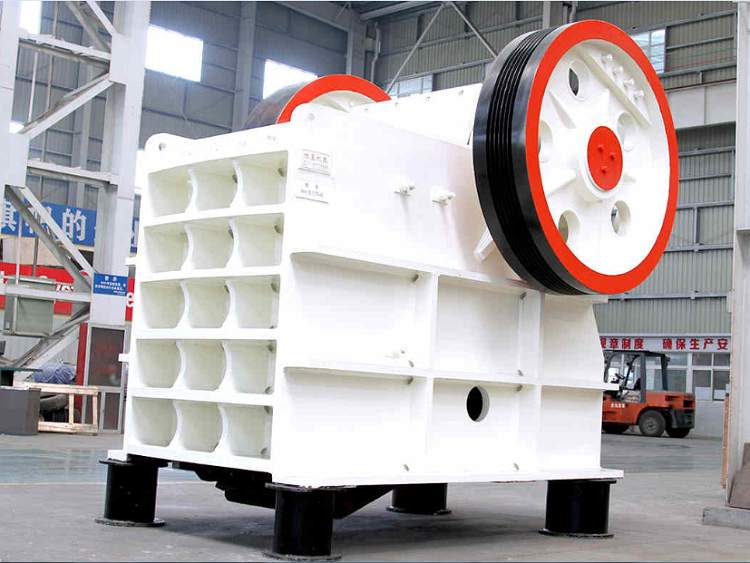

原料首先通过振动给料机均匀送入颚式破碎机进行初级破碎，将原矿破碎至40mm以下粒度；随后经皮带输送机转运至圆锥破碎机进行中细碎加工，将物料进一步处理至15mm以下；破碎后的物料通过圆振动筛进行筛分分级，合格粒度进入下一工序，超粒物料返回破碎机形成闭路循环。

磨矿分级处理工段

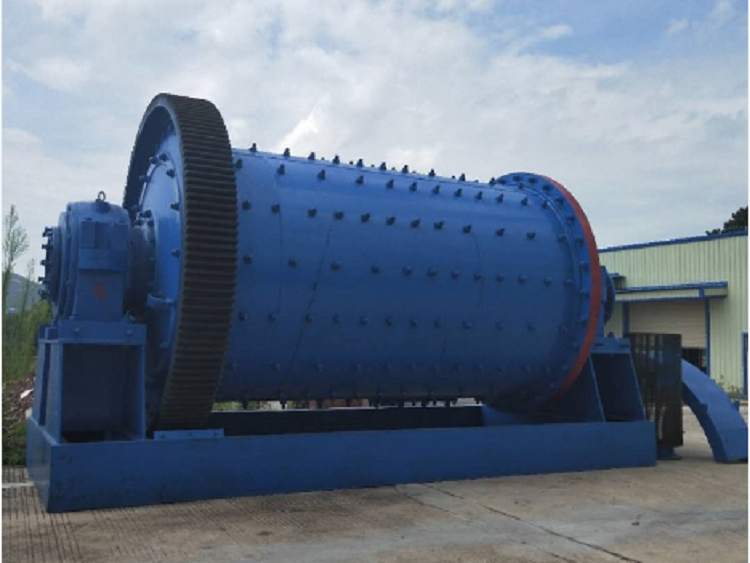

经过破碎筛分的合格物料进入棒磨机进行湿法磨矿加工，通过调节磨矿浓度和钢棒配比控制产品粒度分布；磨矿后的浆料通过泵送系统输送到水力分级机进行精确分级，利用颗粒在水流中的沉降速度差异实现26-150目目标粒度的有效分离，确保产品粒度分布集中度达到工艺要求。

脱泥除杂净化工段
分级后的矿浆进入脱泥处理系统，首先通过螺旋洗矿机去除原料中夹杂的粘土类杂质，随后进入脱泥斗进行细颗粒分离处理，有效去除影响产品纯度的微细泥质成分；脱泥过程中产生的废水进入水处理系统循环使用，实现水资源的高效利用和环保生产。

多级磁选除铁工段

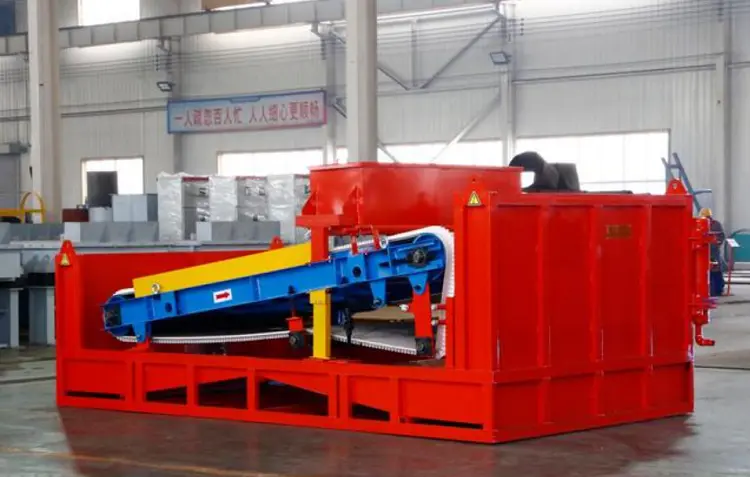

脱泥后的物料依次通过三级磁选系统：首先经过中强磁选机去除强磁性铁矿物，随后进入高梯度磁选机深度清除中等磁性杂质；多级磁选工艺的协同作用，可将原料中的铁含量降至最低水平，为后续酸洗工序创造有利条件。

深度酸洗提纯工段

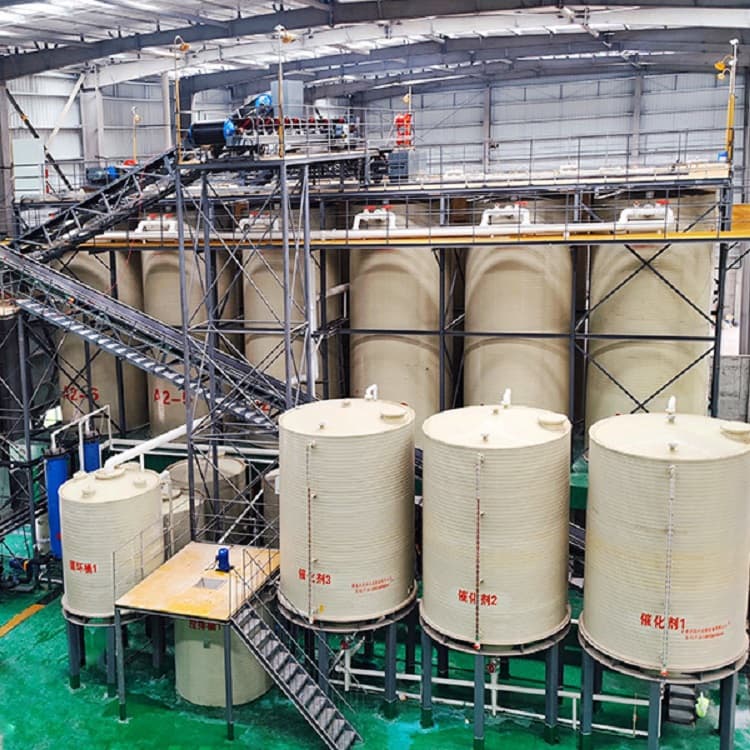

磁选后的精矿进入酸洗提纯系统，通过密闭式酸洗反应釜在65°C恒温条件下进行深度化学处理；特殊的酸液配方和空气动力学翻腾技术确保物料与酸液充分接触反应，有效溶解颗粒表面及裂隙中的铁质杂质；反应完成后酸液排至循环罐回收再利用，大大降低药剂消耗和废水处理成本。

脱水干燥包装工段
酸洗后的洁净硅砂通过高效脱水筛实现固液分离，随后进入低温干燥系统去除表面水分，整个过程严格控制温度避免产品白度损失；最终产品通过自动化包装系统进行计量、灌装和密封，确保在储存和运输过程中不受二次污染。

整厂系统核心优势

工艺完整性优势
整线采用全流程一体化设计，从原料破碎到成品包装各工序紧密衔接，工艺参数经过优化配置，确保系统稳定运行和产品质量的一致性；模块化的设备布局既保证了生产流畅性，又为后续产能扩展预留了充足空间。

质量控制优势
通过多级破碎筛分控制原料粒度，结合湿法磨矿和精确分级技术确保产品粒度分布集中；采用物理磁选与化学酸洗相结合的深度除铁工艺，使最终产品的铁含量稳定控制在80ppm以下，完全满足光伏玻璃行业的原料标准。

环保节能优势
系统采用循环水设计实现废水零排放；配备完善的粉尘收集和处理设施，确保生产过程中的粉尘排放符合环保要求；能源消耗经过优化设计，单位产品能耗处于行业先进水平。

整厂规划与配置

生产区域规划
原料堆场设置在厂区入口位置，便于原料进场和储存；破碎筛分工段与磨矿分级工段相邻布置，减少物料转运距离；提纯加工区集中布置磁选和酸洗设备，确保工艺流程的连贯性；成品储存区独立设置，避免产品受到污染。

辅助系统配置
供水系统配备完整的水处理设施，实现生产用水的循环使用；电力系统采用双回路供电设计，确保生产连续稳定；环保系统包含粉尘收集、废水处理和噪声控制设施，全面满足环保生产要求；中央控制室集中监控各工序运行状态，实现智能化生产管理。

质量控制体系
原料进场建立严格的质量检验制度，确保原料符合生产工艺要求；生产过程实施全程质量监控，关键工序设置质量检测点；成品出厂前进行全面的质量检验，建立完善的质量追溯体系，保证每批产品都可追溯至生产过程。

本整厂解决方案通过科学合理的工艺设计、可靠的设备配置和完善的质量控制体系，为光伏玻璃行业提供专业的光伏砂生产整体方案，确保产品在铁含量、粒度分布、化学纯度等关键指标上完全满足光伏玻璃制造的严格要求，同时实现高效、环保、稳定的工业化生产目标。
